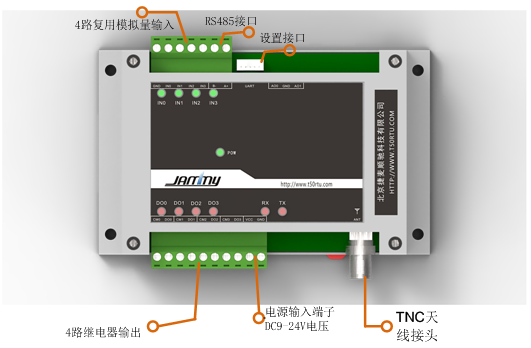

T12MP型號無線測控終端，內部集成MODBUS-RTU和JammyBus協議，可采集開關量輸入、開關輸出和4~20mA或0~10V模擬量輸入信號，支持IO模塊自由組合，每個模塊的IO參數可獨立設置，最多可擴展至16AI+256DI+64DO。
T12MP型號無線測控終端通過串口與上位機軟件通信，上位機軟件通過MODBUS-RTU、JammyBus協議采集和控制IO狀態。提供可視化參數配置和調試軟件，便于產品快速上手。
T12MP有中繼功能，可通過中繼大幅增加通訊距離。
CPU采用32位高性能Cortex-M3核的ARM處理器，運行高性能的嵌入式實時操作系統，具有快速數據交換和邏輯處理能力。
支持DIP導軌安裝和螺絲固定雙模式。設計獨立硬件開門狗（WDT），以確保實現工業應用所需的7*24可靠運行。
? 基本參數
電源輸入：DC24V電源
工作電流：待機電流：≤20mA發射電流：≤800mA
工作溫度：－30～＋60℃
? 有線通信口
通信接口：TTL/ RS-485，可選 RS-232
串口速率：1200~115200bp/s可設
? 無線射頻
無線頻段：430.0MHz~439.8MHz 可設
無線速率：1200，4800，9600，19200bp/s可設
射頻發射功率：3W
天線：TNC陰頭 50Ω
? 輸入輸出IO
輸入： 電壓：0~10V 電流：0~20mA
開關量：<2.5V為“0”; >8.6V為“1” 計數：頻率≤10Hz
輸出：三極管OC門輸出
? 用戶編程參數
編程語言：C語言、梯形圖和STL
程序/變量容量：9000byte
? 組網參數
分站采集協議：MODBUS_RTU和JammyBus
? 其他參數
重量：220g
安裝方式：導軌或者M3螺釘固定
機械尺寸： 145*90*40mm（長*寬*高）
主站可以由電腦、或者您的用戶主站設備組成。
主從測控系統的網絡組成示意圖如下所示：
圖 6?1網絡組成示意圖
上圖中，由于主站計算機不具備433M無線數傳電臺通信功能，因此使用 “透傳電臺”模塊做信道擴展，將串口信道轉換成無線電臺信道，當然您可以使用T12MP無線PLC編程實現“透傳電臺”模塊的功能。使用中繼功能可大大增加通訊距離(如圖分站3和分站4)。
山腳有一水泵泵站向不同山頂上的兩口消防池分別供水（一個山頂一個消防池），泵站與消防池的距離大于3.5KM，消防池的池深5米，當消防池的水位低于0.8米時，山腳的水泵就需要向消防池注水，當水位高于4.5米時，停止注水。
為了安全性考慮防止消防池水位溢出，泵站與消防池通信故障后，不向消防池注水；液位傳感器故障后，也不向消防池注水。
